HGD180標準全齒研磨處理齒輪


齒輪特性

  ○ 精度等級：DIN 6   ○ 齒面硬度：55~60HRC
  ○ 齒型：標準全齒深齒   ○ 熱處理：高周波
  ○ 壓力角：20°   ○ 齒面精加工：研磨
  ○ 左旋角：19.528°   ○ 齒研基準面：軸徑
  ○ 材質：20CrMnTi   ○ 追加工：可

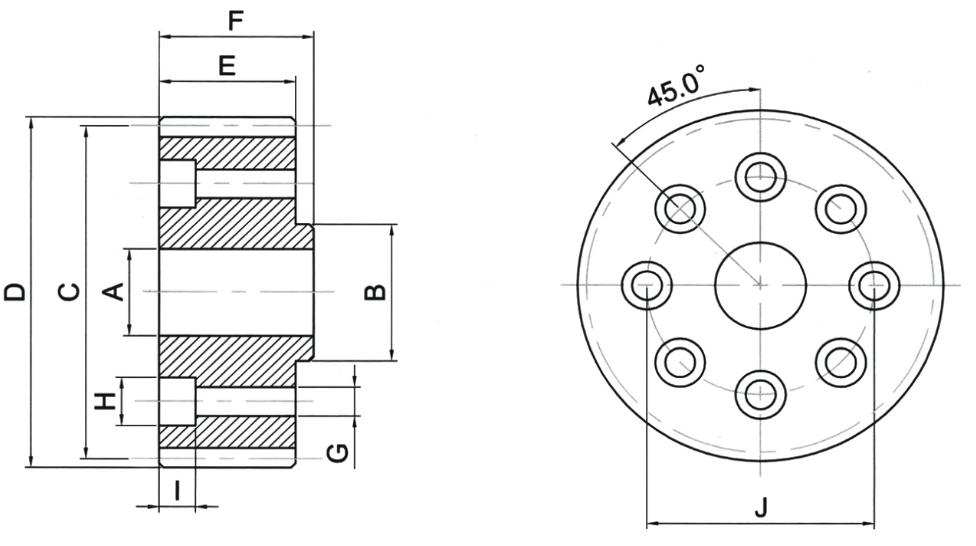

機械尺寸
技術參數
I J 周長
L		 變位系數
X		 重量
Kg		 產品型號
Catalog NO.
12 31.5 173.33 0.4065 0.4 HGD180-M2-26-15
11 31.5 180.00 0 0.5 HGD180-M2-27-15
12 31.5 193.33 0.4150 0.5 HGD180-M2-29-15
12 31.5 233.33 0.3819 0.8 HGD180-M2 35-15
14 40.0 193.33 0.4150 0.5 HGD180-M2-29-20
14 50.0 220.00 0.3928 0.7 HGD180-M2-33-20
8 50.0 240.00 0 1.2 HGD180-M2-36-20
14 50.0 246.76 0.4209 0.9 HGD180-M2-37-20
9 50.0 310.00 0.3540 1.8 HGD180-M3-31-20

單位/Dimension：mm
產品型號
Catalog NO.		 模數
M		 齒數
Z		 內徑
Bore		 轂徑
Hua dia		 節圓直徑
Pitch. dia		 外徑
Out. dia		 齒幅
Width		 總長度
Length		 G H
Ah6 Bh6 C D E G
HGD180-M2-26-15 2 26 15 20.0 55.20 60.50 26 29.0 5.5 10
HGD180-M2-27-15 2 27 15 20.0 57.29 61.29 30 33.5 5.5 10
HGD180-M2-29-15 2 29 15 20.0 61.54 66.50 26 29.0 5.5 10
HGD180-M2 35-15 2 35 15 20.0 74.30 79.50 26 29.0 5.5 10
HGD180-M2-29-20 2 29 20 25.0 61.54 67.00 26 30.0 6.6 11
HGD180-M2-33-20 2 33 20 31.5 70.00 75.00 26 30.0 6.6 11
HGD180-M2-36-20 2 36 20 31.5 76.39 80.39 30 34.0 6.6 11
HGD180-M2-37-20 2 37 20 31.5 78.50 83.50 26 30.0 6.6 11
HGD180-M3-31-20 3 31 20 31.5 98.70 106.50 31 35.5 6.6 11
